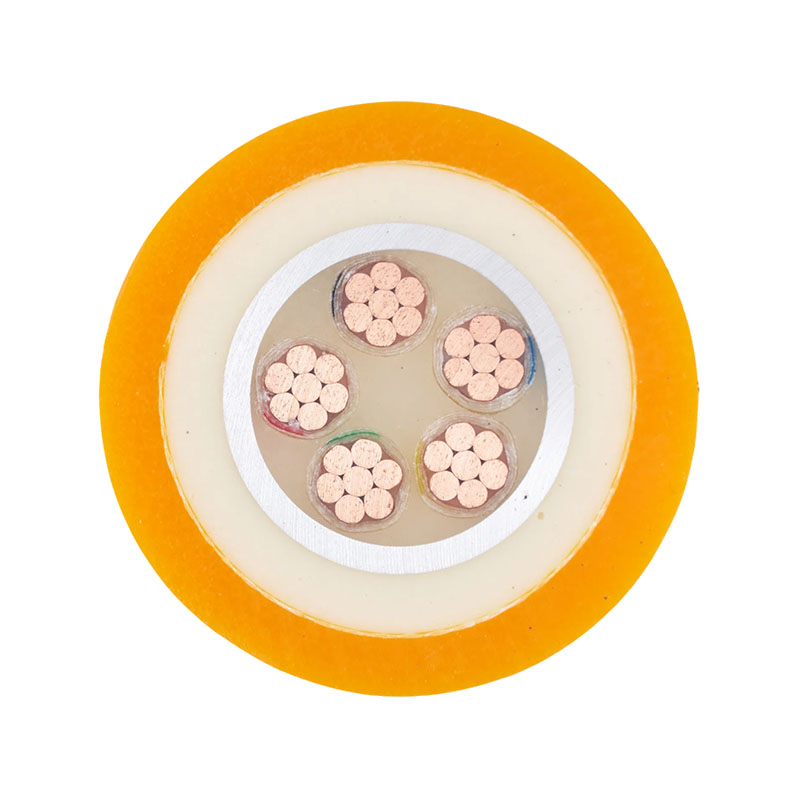

Огнестойкий кабель с минеральной изоляцией и алюминиевой оболочкой NG-A(BTLY)
Форма: НГ-А(БТЛИ)
Огнестойкий кабель с минеральной изоляцией и алюминиевой оболочкой NG-A(BTLY) — огнестойкий силовой кабель, предназначенный для безопасной и стабильной работы в условиях высоких температур. Он сочетает в себе технологию минеральной изоляции и алюминиевой оболочки, обеспечивая надежную противопожарную защиту, механическую прочность и долгосрочные электрические характеристики.
Основные характеристики продукта
Экстремальная огнестойкость: протестировано BS6387 CWZ, выдерживает работу в течение 180 минут при воздействии пламени температурой 950°C в условиях распыления воды и механического удара.
Безопасность при низком уровне задымления и отсутствии галогенов: в минеральной изоляции используются неорганические материалы, которые не выделяют токсичного дыма или кислых газов во время пожара.
Гибкая установка: технология непрерывного производства обеспечивает гибкую длину кабеля и меньший радиус изгиба для облегчения установки.
Защита окружающей среды: алюминиевая оболочка обеспечивает влагостойкость, защиту от коррозии и механическую прочность в суровых условиях.
Длительный срок службы: минеральные изоляционные материалы устойчивы к старению и разложению, обеспечивая расчетный срок службы более 50 лет.
Варианты настройки OEM
Огнестойкий кабель с минеральной изоляцией поддерживает индивидуальные решения для различных требований проекта:
Настройка структуры: поддерживает технические характеристики проводника, толщину изоляции, структуру алюминиевой оболочки и конфигурацию кабеля.
Настройка внешнего вида: поддерживает печать на кабелях, маркировку логотипа и настройку идентификации.
Настройка длины: поддерживает настройку длины кабеля от 100 метров.
Индивидуализация упаковки: предоставляет упаковочные решения, основанные на потребностях транспортировки и хранения.
Поддержка проектов: предлагает услуги по серийному производству, технической документации и сопоставлению спецификаций.
Сценарии применения
Подробности параметра
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Огнестойкий кабель с минеральной изоляцией широко используется в критически важных энергосистемах, требующих непрерывной работы в условиях пожара:
Высотные здания: применяются в аварийном освещении, системах противопожарной защиты и цепях электропитания безопасности.
Больницы и общественные учреждения: используются для электроснабжения критически важного оборудования, требующего высокой надежности.
Транспортные проекты: подходят для туннелей, аэропортов и объектов инфраструктуры.
Промышленные объекты: применяется в средах со строгими требованиями пожарной безопасности.
Модель: NG-A(BTLY)
Технические характеристики: 1×16–1×300 мм²
Одножильный кабель
Номинальное напряжение: 0,6/1 кВ

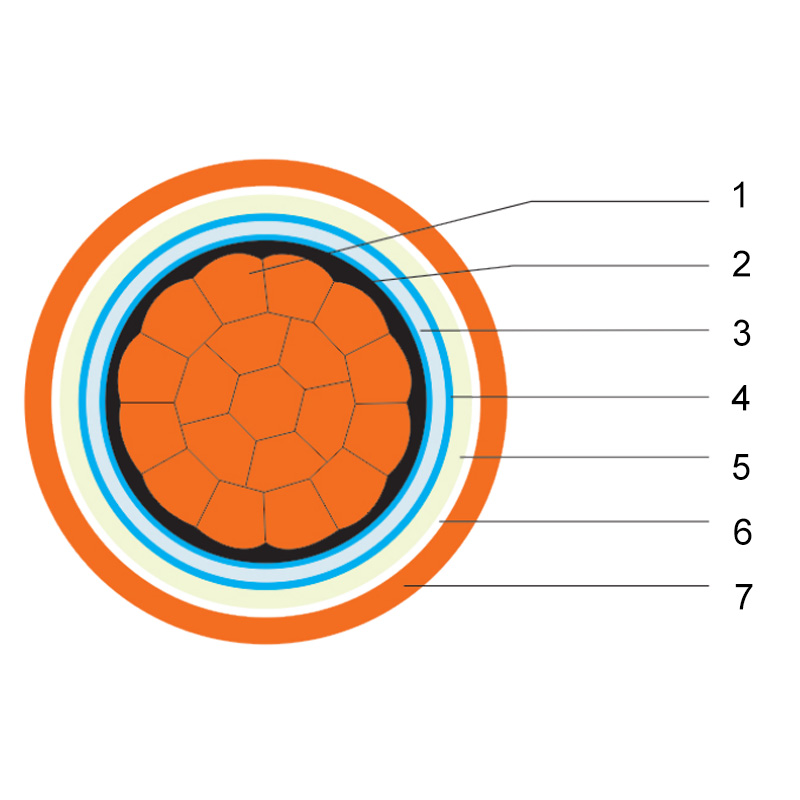

Технические характеристики и структурное описание одножильных огнестойких кабелей с алюминиевой оболочкой, непрерывной экструзией и минеральной изоляцией
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляционная втулка 5. Кислородно-барьерный и огнестойкий слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
| Количество ядер × Площадь поперечного сечения (мм²) |
Наружный диаметр проводника (мм) |
Наружный диаметр минеральной изоляции (мм) |
Наружный диаметр металлической втулки (мм) |
Толщина внешней оболочки (мм) |
Внешний диаметр эталонного кабеля (мм) |
Примерный вес кабеля (кг/км) |
Сопротивление постоянного тока проводника при 20 °С (Ом/км) |
20 °C Минимальное сопротивление изоляции МОм.км |
Токопроводящая способность кабеля в воздухе при температуре окружающей среды 40 °C А | |||||||||||||||||||||||||||||||||
| 1×16 | 5,0 | 7,7 | 10.2 | 1.4 | 16,5 | 457,7 | 1.15 | 10 | 92 | |||||||||||||||||||||||||||||||||
| 1×25 | 6,0 | 8,7 | 11.2 | 1.4 | 17,5 | 568,4 | 0,727 | 10 | 120 | |||||||||||||||||||||||||||||||||
| 1×35 | 7.1 | 9,8 | 12.3 | 1.4 | 18,7 | 692,4 | 0,524 | 10 | 150 | |||||||||||||||||||||||||||||||||
| 1×50 | 8.3 | 11.4 | 13,9 | 1,5 | 20,4 | 882,5 | 0,387 | 10 | 180 | |||||||||||||||||||||||||||||||||
| 1×70 | 10,0 | 13.1 | 15,6 | 1.6 | 22.2 | 1116,1 | 0,268 | 10 | 230 | |||||||||||||||||||||||||||||||||
| 1×95 | 11,6 | 14,7 | 17,4 | 1.6 | 24.1 | 1410,0 | 0,193 | 10 | 285 | |||||||||||||||||||||||||||||||||
| 1×120 | 12,7 | 16.2 | 18,9 | 1.7 | 25,7 | 1692,4 | 0,153 | 10 | 335 | |||||||||||||||||||||||||||||||||
| 1×150 | 14,6 | 18.1 | 20,8 | 1.7 | 27,7 | 2026.3 | 0,124 | 10 | 385 | |||||||||||||||||||||||||||||||||
| 1×185 | 16.2 | 19,7 | 22,4 | 1.8 | 29,4 | 2396,0 | 0,0991 | 10 | 450 | |||||||||||||||||||||||||||||||||
| 1×240 | 18,5 | 22,5 | 25,2 | 1,9 | 32,4 | 2989,7 | 0,0754 | 10 | 535 | |||||||||||||||||||||||||||||||||
| 1×300 | 20,7 | 24,7 | 27,6 | 1,9 | 35,0 | 3637,4 | 0,0601 | 10 | 620 | |||||||||||||||||||||||||||||||||
| 1×400 | 23,5 | 27,5 | 30,4 | 2.0 | 38,0 | 4640,5 | 0,0470 | 10 | 720 | |||||||||||||||||||||||||||||||||
Модель: NG-A(BTLY)
Технические характеристики: 2×2,5–2×300 мм²
2-жильный кабель
Номинальное напряжение: 0,6/1 кВ

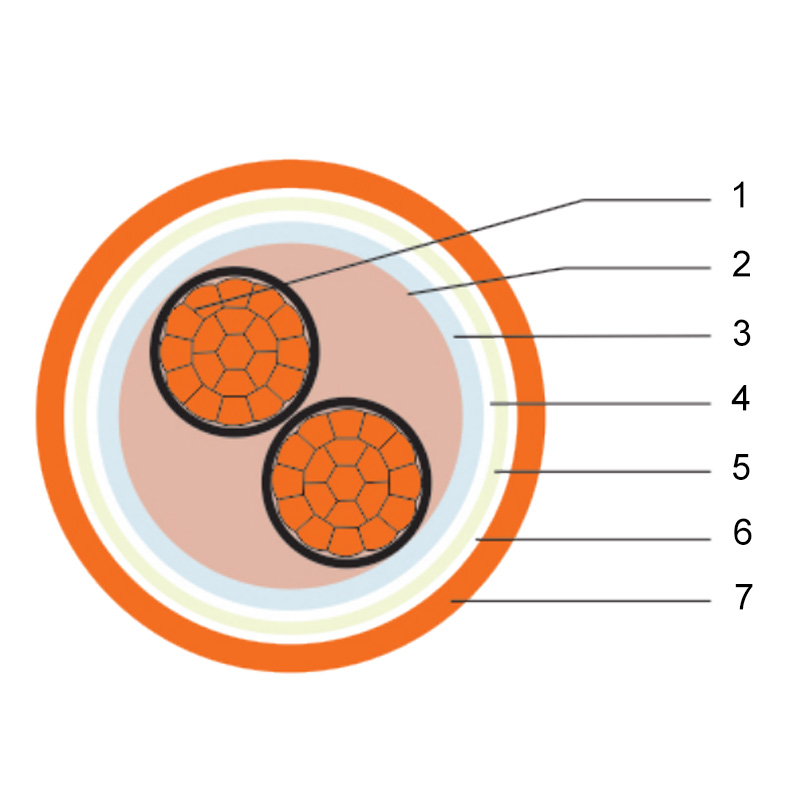

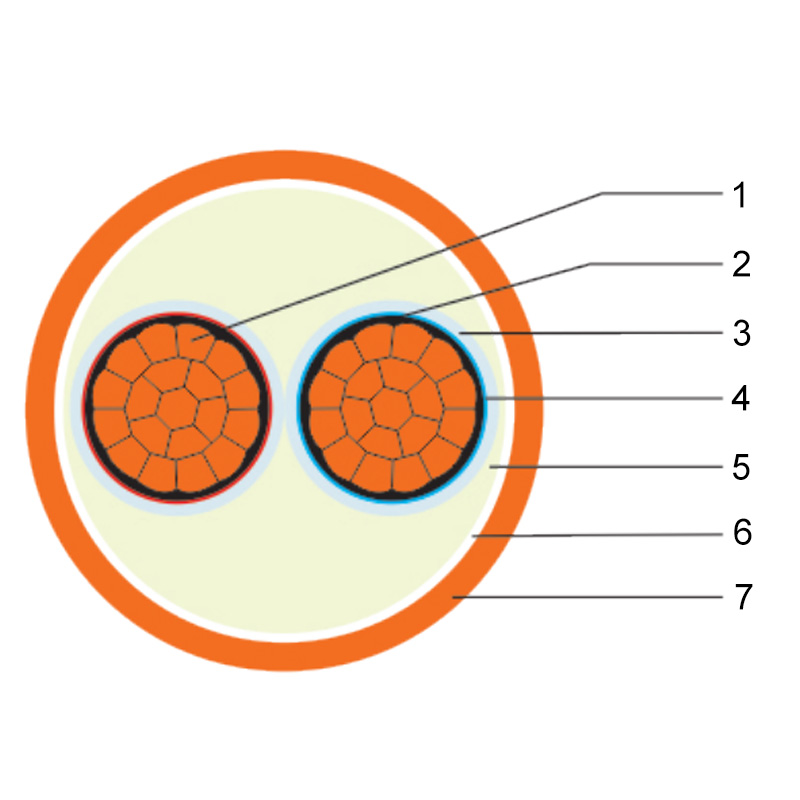

Технические характеристики и структурное описание двухжильного огнестойкого кабеля с алюминиевой оболочкой, непрерывно экструдированного с минеральной изоляцией.
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляционная втулка 5. Кислородно-барьерный и огнезащитный слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляция с цветовой кодировкой 5. Кислородно-барьерный и огнезащитный слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
| 2,5-16 мм² | 25 мм² и выше | ||
| Количество ядер × Площадь поперечного сечения (мм²) |
Наружный диаметр проводника (мм) |
Наружный диаметр минеральной изоляции (мм) |
Наружный диаметр металлической втулки (мм) |
Толщина внешней оболочки (мм) |
Внешний диаметр эталонного кабеля (мм) |
Примерный вес кабеля (кг/км) |
Сопротивление постоянного тока проводника при 20 °С (Ом/км) |
20 °C Минимальное сопротивление изоляции МОм.км |
Токопроводящая способность кабеля в воздухе при температуре окружающей среды 40 °C А | |||||||||||||||||||||||||||||||||
| 2×2,5 | 1,75 | 6,8 | 9.3 | 1.7 | 15,8 | 342,7 | 7.41 | 10 | 33 | |||||||||||||||||||||||||||||||||
| 2×4 | 2.2 | 7,7 | 10.2 | 1.7 | 16,7 | 395,6 | 4.61 | 10 | 43 | |||||||||||||||||||||||||||||||||
| 2×6 | 2.7 | 8,7 | 11.2 | 1.7 | 17,7 | 460,0 | 3.08 | 10 | 55 | |||||||||||||||||||||||||||||||||
| 2×10 | 4.0 | 12.3 | 14,8 | 1.7 | 21,6 | 646,6 | 1,83 | 10 | 76 | |||||||||||||||||||||||||||||||||
| 2×16 | 5,0 | 14.3 | 16,8 | 1.7 | 23,6 | 814,6 | 1.15 | 10 | 97 | |||||||||||||||||||||||||||||||||
| 2×25 | 6,0 | 8,7 | 11.2 | 1.7 | 29.1 | 1467,0 | 0,727 | 10 | 130 | |||||||||||||||||||||||||||||||||
| 2×35 | 7.1 | 9,8 | 12.3 | 1.8 | 31,4 | 1798,5 | 0,524 | 10 | 160 | |||||||||||||||||||||||||||||||||
| 2×50 | 8.3 | 11.4 | 13,9 | 1,9 | 34,8 | 2314,2 | 0,387 | 10 | 195 | |||||||||||||||||||||||||||||||||
| 2×70 | 10,0 | 13.1 | 15,6 | 2.0 | 38,5 | 2947,4 | 0,268 | 10 | 245 | |||||||||||||||||||||||||||||||||
| 2×95 | 11,6 | 14,7 | 17,4 | 2.2 | 42,3 | 3733,2 | 0,193 | 10 | 305 | |||||||||||||||||||||||||||||||||
| 2×120 | 12,7 | 16.2 | 18,9 | 2.3 | 45,5 | 4478,0 | 0,153 | 10 | 355 | |||||||||||||||||||||||||||||||||
| 2×150 | 14,6 | 18.1 | 20,8 | 2.4 | 49,6 | 5399,6 | 0,124 | 10 | 405 | |||||||||||||||||||||||||||||||||
| 2×185 | 16.2 | 19,7 | 22,4 | 2,5 | 53,0 | 6369,8 | 0,0991 | 10 | 465 | |||||||||||||||||||||||||||||||||
| 2×240 | 18,5 | 22,5 | 25,2 | 2.7 | 59,0 | 7999,5 | 0,0754 | 10 | 545 | |||||||||||||||||||||||||||||||||
| 2×300 | 20,7 | 24,7 | 27,6 | 2.9 | 64,1 | 9715,0 | 0,0601 | 10 | 620 | |||||||||||||||||||||||||||||||||
| 2×400 | 23,5 | 27,5 | 30,4 | 3.1 | 70,1 | 12262,0 | 0,0470 | 10 | 695 | |||||||||||||||||||||||||||||||||
Технические характеристики многожильных кабелей, отмеченные звездочкой (*), поставляются в виде одножильных кабелей для облегчения монтажа и прокладки. Например, NG-A(BTLY)-2X150 должен поставляться в двух вариантах.
Одножильные кабели NG-A(BTLY)-1X150, обозначаемые как NG-A(BTLY)-2X(1X150).
Алюминиевая оболочка может использоваться в качестве заземляющего проводника, так как ее электрическое сопротивление полностью соответствует требованиям, предъявляемым к заземляющим проводникам.
Модель: NG-A(BTLY)
Технические характеристики: 3×2,5–3×300 мм²
3-жильный кабель
Номинальное напряжение: 0,6/1 кВ

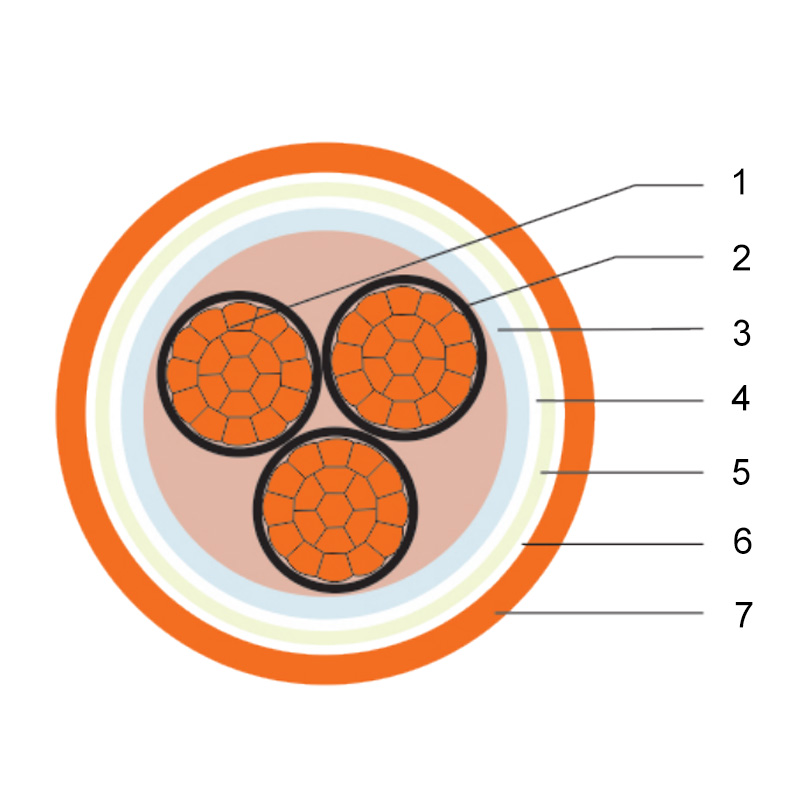

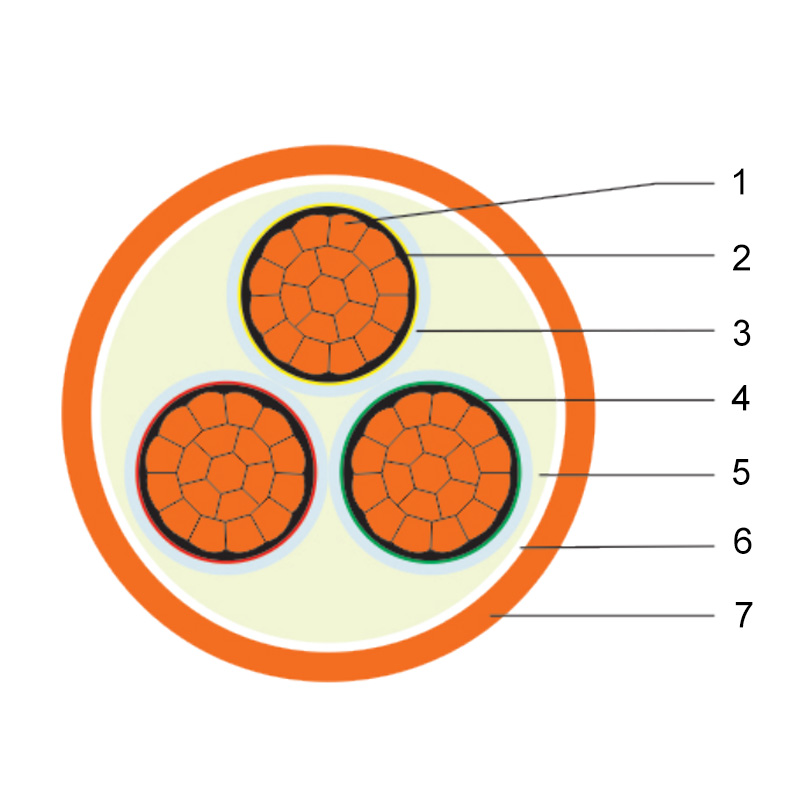

Технические характеристики и структурное описание 3-жильного огнестойкого кабеля с алюминиевой оболочкой, непрерывной экструзией и минеральной изоляцией
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляционная втулка 5. Кислородно-барьерный и огнестойкий слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляция с цветовой кодировкой 5. Кислородно-барьерный и огнезащитный слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
| 2,5-16 мм² | 25 мм² и выше | ||
| Количество ядер × Площадь поперечного сечения (мм²) |
Наружный диаметр проводника (мм) |
Наружный диаметр минеральной изоляции (мм) |
Наружный диаметр металлической втулки (мм) |
Толщина внешней оболочки (мм) |
Внешний диаметр эталонного кабеля (мм) |
Примерный вес кабеля (кг/км) |
Сопротивление постоянного тока проводника при 20 °С (Ом/км) |
20 °C Минимальное сопротивление изоляции МОм.км |
Токопроводящая способность кабеля в воздухе при температуре окружающей среды 40 °C А | |||||||||||||||||||||||||||||||||
| 3×2,5 | 1,75 | 7.3 | 9,8 | 1.7 | 16.3 | 384,0 | 7.41 | 10 | 28 | |||||||||||||||||||||||||||||||||
| 3×4 | 2.2 | 8.2 | 10,7 | 1.7 | 17.2 | 451,9 | 4.61 | 10 | 37 | |||||||||||||||||||||||||||||||||
| 3×6 | 2.7 | 9.3 | 11,8 | 1.7 | 18.3 | 537,4 | 3.08 | 10 | 47 | |||||||||||||||||||||||||||||||||
| 3×10 | 4.0 | 13.2 | 15,7 | 1.7 | 22,5 | 776,6 | 1,83 | 10 | 65 | |||||||||||||||||||||||||||||||||
| 3×16 | 5,0 | 15,4 | 18.1 | 1.7 | 24,9 | 1024,3 | 1.15 | 10 | 84 | |||||||||||||||||||||||||||||||||
| 3×25 | 6,0 | 8,7 | 11.2 | 1.7 | 30,9 | 1776,8 | 0,727 | 10 | 110 | |||||||||||||||||||||||||||||||||
| 3×35 | 7.1 | 9,8 | 12.3 | 1.8 | 33,5 | 2202,6 | 0,524 | 10 | 135 | |||||||||||||||||||||||||||||||||
| 3×50 | 8.3 | 11.4 | 13,9 | 1,9 | 37,1 | 2862,4 | 0,387 | 10 | 170 | |||||||||||||||||||||||||||||||||
| 3×70 | 10,0 | 13.1 | 15,6 | 2.0 | 41,1 | 3678,4 | 0,268 | 10 | 215 | |||||||||||||||||||||||||||||||||
| 3×95 | 11,6 | 14,7 | 17,4 | 2.2 | 45,2 | 4700,9 | 0,193 | 10 | 265 | |||||||||||||||||||||||||||||||||
| 3×120 | 12,7 | 16.2 | 18,9 | 2.3 | 48,7 | 5676,5 | 0,153 | 10 | 310 | |||||||||||||||||||||||||||||||||
| 3×150 | 14,6 | 18.1 | 20,8 | 2.4 | 53,0 | 6864,6 | 0,124 | 10 | 350 | |||||||||||||||||||||||||||||||||
| 3×185 | 16.2 | 19,7 | 22,4 | 2,5 | 56,7 | 8143,6 | 0,0991 | 10 | 405 | |||||||||||||||||||||||||||||||||
| 3×240 | 18,5 | 22,5 | 25,2 | 2.7 | 63,2 | 10251 | 0,0754 | 10 | 480 | |||||||||||||||||||||||||||||||||
| 3×300 | 20,7 | 24,7 | 27,6 | 2.9 | 68,7 | 12506,4 | 0,0601 | 10 | 555 | |||||||||||||||||||||||||||||||||
Многожильные кабели, отмеченные звездочкой (*), поставляются в виде одножильных кабелей для облегчения монтажа и прокладки. Например, NG-A(BTLY)-3X150 должен поставляться в трех вариантах.
Одножильные кабели NG-A(BTLY)-1X150, обозначаемые как NG-A(BTLY)-3X(1×150).
Алюминиевая оболочка может использоваться в качестве заземляющего проводника, так как ее электрическое сопротивление полностью соответствует требованиям, предъявляемым к заземляющим проводникам.
Модель: NG-A(BTLY)
Технические характеристики: 4×2,5–4×300 мм²
4-жильный кабель
Номинальное напряжение: 0,6/1 кВ

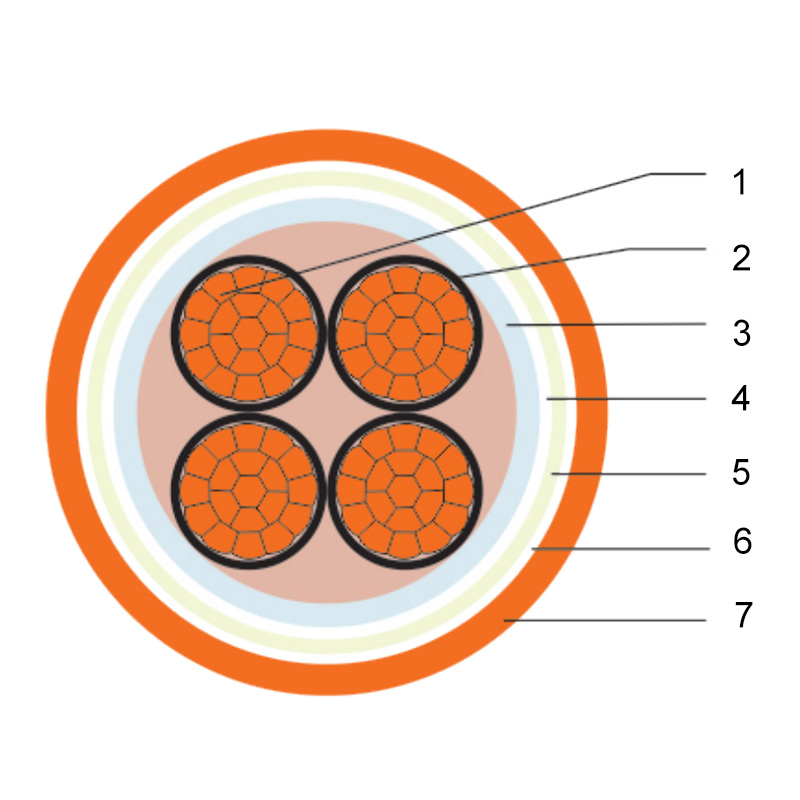

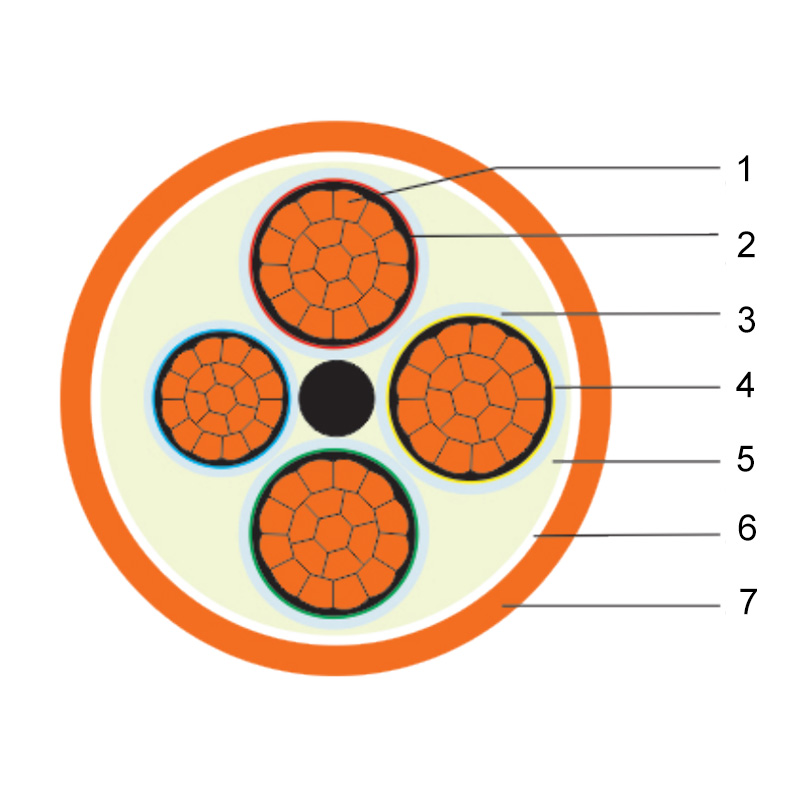

Технические характеристики и структурное описание 4-жильного огнестойкого кабеля с алюминиевой оболочкой, непрерывно экструдированного с минеральной изоляцией.
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляционная втулка 5. Кислородно-барьерный и огнестойкий слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Разделительная втулка с цветовой кодировкой 5. Кислородно-барьерный и огнезащитный слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
| 2,5-16 мм² | 25 мм² и выше | ||
| Количество ядер × Площадь поперечного сечения (мм²) |
Наружный диаметр проводника (мм) |
Наружный диаметр минеральной изоляции (мм) |
Наружный диаметр металлической втулки (мм) |
Толщина внешней оболочки (мм) |
Внешний диаметр эталонного кабеля (мм) |
Примерный вес кабеля (кг/км) |
Сопротивление постоянного тока проводника при 20 °С (Ом/км) |
20 °C Минимальное сопротивление изоляции МОм.км |
Токопроводящая способность кабеля в воздухе при температуре окружающей среды 40 °C А | |||||||||||||||||||||||||||||||||
| 4×2,5 | 1,75 | 8,0 | 10,5 | 1.7 | 17,0 | 430,7 | 7.41 | 10 | 28 | |||||||||||||||||||||||||||||||||
| 4×4 | 2.2 | 9.1 | 11,6 | 1.7 | 18.1 | 517,2 | 4.61 | 10 | 37 | |||||||||||||||||||||||||||||||||
| 4×6 | 2.7 | 10.3 | 12,8 | 1.7 | 19,3 | 625,2 | 3.08 | 10 | 47 | |||||||||||||||||||||||||||||||||
| 4×10 | 4.0 | 14,6 | 17.3 | 1.7 | 24.1 | 939,5 | 1,83 | 10 | 65 | |||||||||||||||||||||||||||||||||
| 4×16 | 5,0 | 17.1 | 19,8 | 1.7 | 26,6 | 1237,6 | 1.15 | 10 | 84 | |||||||||||||||||||||||||||||||||
| 4×25 | 6,0 | 8,7 | 11.2 | 1,9 | 34,0 | 2216,4 | 0,727 | 10 | 110 | |||||||||||||||||||||||||||||||||
| 4×35 | 7.1 | 9,8 | 12.3 | 2.0 | 36,9 | 2761,6 | 0,524 | 10 | 135 | |||||||||||||||||||||||||||||||||
| 4×50 | 8.3 | 11.4 | 13,9 | 2.1 | 41,0 | 3606,0 | 0,387 | 10 | 170 | |||||||||||||||||||||||||||||||||
| 4×70 | 10,0 | 13.1 | 15,6 | 2.3 | 45,4 | 4653,0 | 0,268 | 10 | 215 | |||||||||||||||||||||||||||||||||
| 4×95 | 11,6 | 14,7 | 17,4 | 2.4 | 50,0 | 5969,0 | 0,193 | 10 | 265 | |||||||||||||||||||||||||||||||||
| 4×120 | 12,7 | 16.2 | 18,9 | 2,5 | 53,9 | 7227,3 | 0,153 | 10 | 310 | |||||||||||||||||||||||||||||||||
| 4×150 | 14,6 | 18.1 | 20,8 | 2.7 | 58,8 | 8753,6 | 0,124 | 10 | 350 | |||||||||||||||||||||||||||||||||
| 4×185 | 16.2 | 19,7 | 22,4 | 2.8 | 62,9 | 10406,7 | 0,0991 | 10 | 405 | |||||||||||||||||||||||||||||||||
| 4×240 | 18,5 | 22,5 | 25,2 | 3.1 | 70,1 | 13117,7 | 0,0754 | 10 | 480 | |||||||||||||||||||||||||||||||||
Многожильные кабели, отмеченные звездочкой (*), поставляются в виде одножильных кабелей для облегчения монтажа и прокладки. Например, NG-A(BTLY)-4X150 должен поставляться в четырех экземплярах.
Одножильные кабели NG-A(BTLY)-1X150, обозначаемые как NG-A(BTLY)-4X(1×150).
Алюминиевая оболочка может использоваться в качестве заземляющего проводника, так как ее электрическое сопротивление полностью соответствует требованиям, предъявляемым к заземляющим проводникам.
Модель: NG-A(BTLY)
Технические характеристики: 5×2,5–5×300 мм²
5-жильный кабель
Номинальное напряжение: 0,6/1 кВ

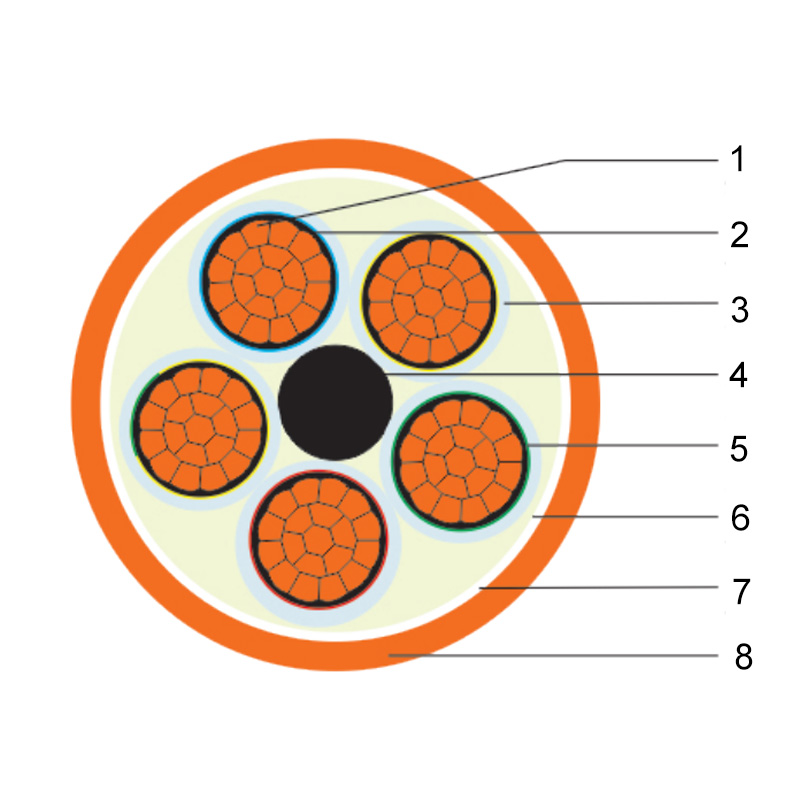

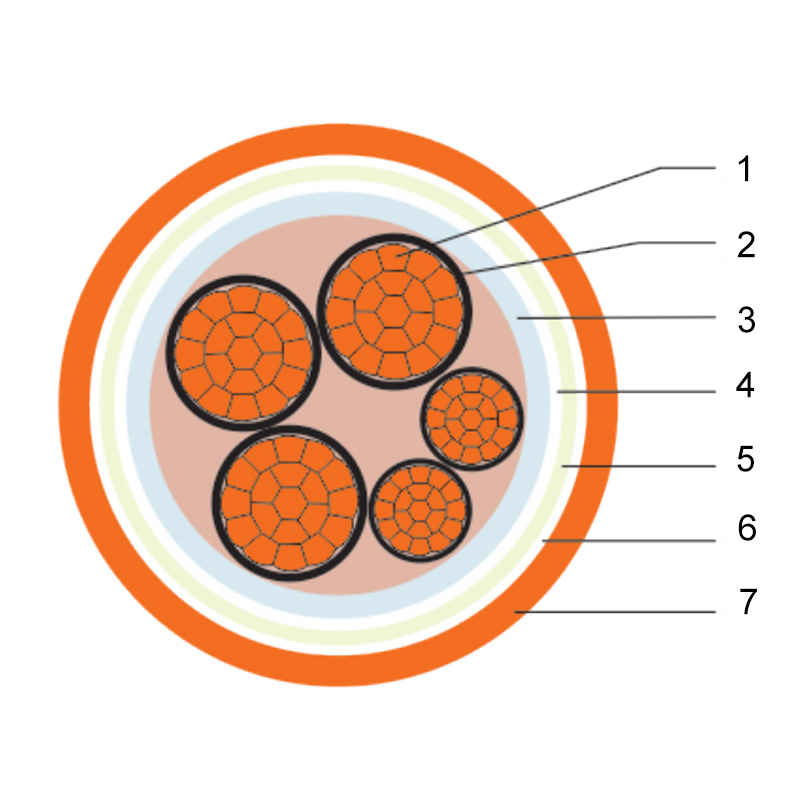

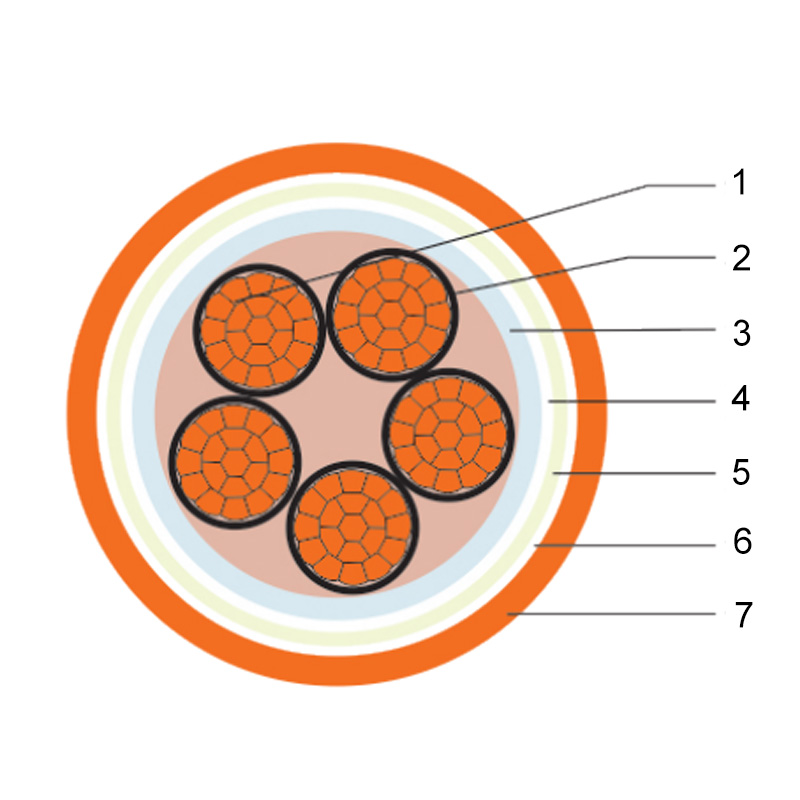

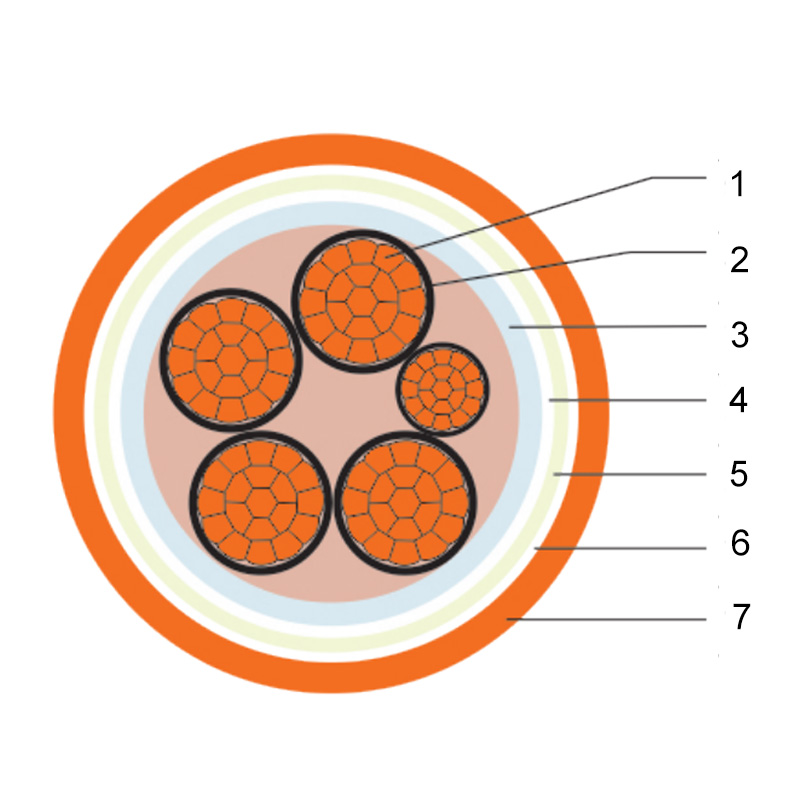

Технические характеристики и структурное описание 5-жильного огнестойкого кабеля с алюминиевой оболочкой, непрерывно экструдированного с минеральной изоляцией.
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляционная втулка 5. Кислородно-барьерный и огнестойкий слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Полоска наполнителя без галогенов 5. Изоляция с цветовой кодировкой 6. Кислородно-барьерный огнестойкий слой 7. Оберточная лента 8. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
| 2,5-16 мм² | 25 мм² и выше | ||
| Количество ядер × Площадь поперечного сечения (мм²) |
Наружный диаметр проводника (мм) |
Наружный диаметр минеральной изоляции (мм) |
Наружный диаметр металлической втулки (мм) |
Толщина внешней оболочки (мм) |
Внешний диаметр эталонного кабеля (мм) |
Примерный вес кабеля (кг/км) |
Сопротивление постоянного тока проводника при 20 °С (Ом/км) |
20 °C Минимальное сопротивление изоляции МОм.км |
Токопроводящая способность кабеля в воздухе при температуре окружающей среды 40 °C А | |||||||||||||||||||||||||||||||||
| 5×2,5 | 1,75 | 8,8 | 11.3 | 1.7 | 17,8 | 480,5 | 7.41 | 10 | 28 | |||||||||||||||||||||||||||||||||
| 5×4 | 2.2 | 10,0 | 12,5 | 1.7 | 19,0 | 584,9 | 4.61 | 10 | 37 | |||||||||||||||||||||||||||||||||
| 5×6 | 2.7 | 11.4 | 13,9 | 1.7 | 20,4 | 715,8 | 3.08 | 10 | 47 | |||||||||||||||||||||||||||||||||
| 5×10 | 4.0 | 16.2 | 18,9 | 1.7 | 25,7 | 1090,1 | 1,83 | 10 | 65 | |||||||||||||||||||||||||||||||||
| 5×16 | 5,0 | 19,0 | 21,7 | 1.8 | 28,7 | 1464,3 | 1.15 | 10 | 84 | |||||||||||||||||||||||||||||||||
| 5×25 | 6,0 | 8,7 | 11.2 | 2.0 | 37,5 | 2719,3 | 0,727 | 10 | 110 | |||||||||||||||||||||||||||||||||
| 5×35 | 7.1 | 9,8 | 12.3 | 2.1 | 40,6 | 3396,7 | 0,524 | 10 | 135 | |||||||||||||||||||||||||||||||||
| 5×50 | 8.3 | 11.4 | 13,9 | 2.3 | 45,2 | 4446,1 | 0,387 | 10 | 170 | |||||||||||||||||||||||||||||||||
| 5×70 | 10,0 | 13.1 | 15,6 | 2.4 | 50,1 | 5748,3 | 0,268 | 10 | 215 | |||||||||||||||||||||||||||||||||
| 5×95 | 11,6 | 14,7 | 17,4 | 2.6 | 55,3 | 7386,7 | 0,193 | 10 | 265 | |||||||||||||||||||||||||||||||||
| 5×120 | 12,7 | 16.2 | 18,9 | 2.7 | 59,7 | 8954,0 | 0,153 | 10 | 310 | |||||||||||||||||||||||||||||||||
| 5×150 | 14,6 | 18.1 | 20,8 | 2.9 | 65,1 | 10855,0 | 0,124 | 10 | 350 | |||||||||||||||||||||||||||||||||
| 5×185 | 16.2 | 19,7 | 22,4 | 3.0 | 69,8 | 12915,5 | 0,0991 | 10 | 405 | |||||||||||||||||||||||||||||||||
Многожильные кабели, отмеченные звездочкой (*), поставляются в виде одножильных кабелей для облегчения монтажа и прокладки. Например, NG-A(BTLY)-5X150 должен поставляться в пяти экземплярах.
Одножильные кабели NG-A(BTLY)-1X150, обозначаемые как NG-A(BTLY)-5X(1X150).
Алюминиевая оболочка может использоваться в качестве заземляющего проводника; электрическое сопротивление алюминиевой оболочки полностью соответствует требованиям, предъявляемым к заземляющим проводникам.
Модель: NG-A(BTLY)
Технические характеристики: от 4×4+1×2,5 до 4×185+1×150 мм²
4+1-жильный кабель
Номинальное напряжение: 0,6/1 кВ
Технические характеристики и структурное описание огнестойкого кабеля с алюминиевой оболочкой, непрерывной экструзией и минеральной изоляцией 4+1 сердечника
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляционная втулка 5. Кислородно-барьерный и огнестойкий слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
 |

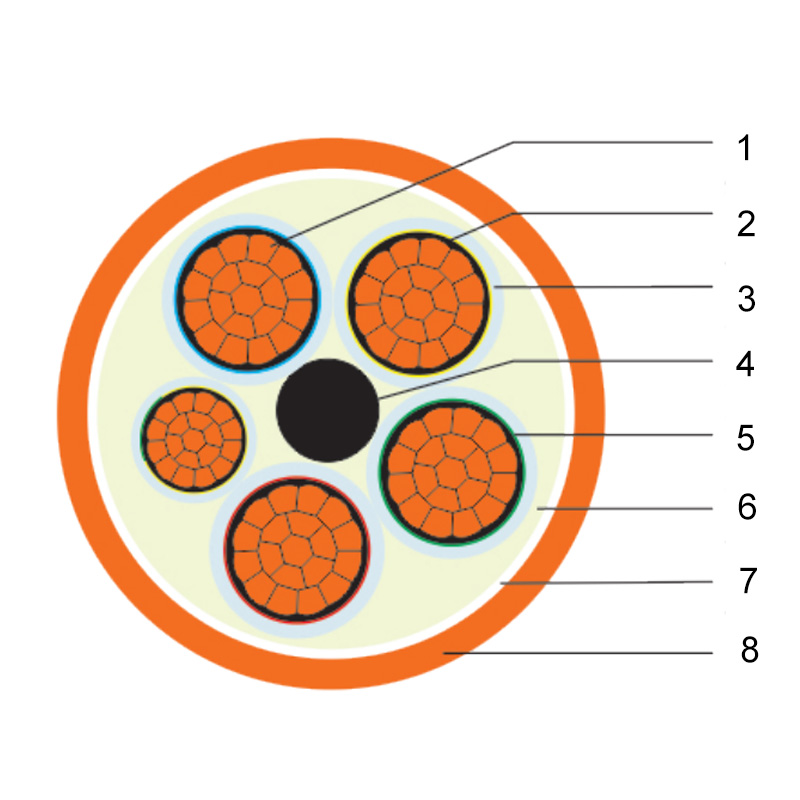

1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Полоска наполнителя без галогенов 5. Изоляция с цветовой кодировкой 6. Кислородно-барьерный огнестойкий слой 7. Оберточная лента 8. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
| 2,5-16 мм² | 25 мм² и выше | ||
| Количество ядер × Площадь поперечного сечения (мм²) |
Наружный диаметр проводника (мм) |
Наружный диаметр минеральной изоляции (мм) |
Наружный диаметр металлической втулки (мм) |
Толщина внешней оболочки (мм) |
Внешний диаметр эталонного кабеля (мм) |
Примерный вес кабеля (кг/км) |
Сопротивление постоянного тока проводника при 20 °С (Ом/км) |
20 °C Минимальное сопротивление изоляции МОм.км |
Токопроводящая способность кабеля в воздухе при температуре окружающей среды 40 °C А | |||||||||||||||||||||||||||||||||
| Фазный проводник, нейтральный проводник | Фазный проводник, нейтральный проводник | Фазный проводник, нейтральный проводник | Фазный проводник, нейтральный проводник | |||||||||||||||||||||||||||||||||||||||
| 4×4+1×25 | 2.2 | 1,75 | 9,8 | 12.3 | 1.7 | 18,8 | 564,0 | 4.61 | 7.41 | 10 | 37 | |||||||||||||||||||||||||||||||
| 4×6+1×4 | 2.7 | 2.2 | 11.1 | 13,6 | 1.7 | 20.1 | 689,6 | 3.08 | 4.61 | 10 | 47 | |||||||||||||||||||||||||||||||
| 4×10+1×6 | 4.0 | 2.7 | 15.3 | 18,0 | 1.7 | 24,8 | 1018,7 | 1,83 | 3.08 | 10 | 65 | |||||||||||||||||||||||||||||||
| 4×16+1×10 | 5,0 | 4.0 | 18,4 | 21.1 | 1.8 | 28.1 | 1391,9 | 1.15 | 1,83 | 10 | 84 | |||||||||||||||||||||||||||||||
| 4×25+1×16 | 6,0 | 5,0 | 8,7 | 7,7 | 11.2 | 10.2 | 2.0 | 36,9 | 2405,3 | 0,727 | 1.15 | 10 | 110 | |||||||||||||||||||||||||||||
| 4×35+1×25 | 7.1 | 6,0 | 9,8 | 8,7 | 12.3 | 11.2 | 2.1 | 39,4 | 2900,8 | 0,524 | 0,727 | 10 | 135 | |||||||||||||||||||||||||||||
| 4×50+1×25 | 8.3 | 6,0 | 11.4 | 8,7 | 13,9 | 11.2 | 2.2 | 43,7 | 3790,4 | 0,387 | 0,727 | 10 | 170 | |||||||||||||||||||||||||||||
| 4×70+1×35 | 10,0 | 7.1 | 13.1 | 9,8 | 15,6 | 12.3 | 2.4 | 48,2 | 4883,7 | 0,268 | 0,524 | 10 | 215 | |||||||||||||||||||||||||||||
| 4×95+1×50 | 11,6 | 8.3 | 14,7 | 11.4 | 17,4 | 13,9 | 2,5 | 53,3 | 6310,6 | 0,193 | 0,387 | 10 | 265 | |||||||||||||||||||||||||||||
| 4×120+1×70 | 12,7 | 10,0 | 16.2 | 13.1 | 18,9 | 15,6 | 2.7 | 57,8 | 7744,2 | 0,153 | 0,268 | 10 | 310 | |||||||||||||||||||||||||||||
| 4×150+1×70 | 14,6 | 10,0 | 18.1 | 13.1 | 20,8 | 15,6 | 2.8 | 62,1 | 9117,4 | 0,124 | 0,268 | 10 | 350 | |||||||||||||||||||||||||||||
| 4×185+1×95 | 16.2 | 11,6 | 19,7 | 14,7 | 22,4 | 17,4 | 2.9 | 66,9 | 10992,0 | 0,0991 | 0,193 | 10 | 405 | |||||||||||||||||||||||||||||
Технические характеристики многожильных кабелей, отмеченные звездочкой (*), поставляются в виде одножильных кабелей для облегчения монтажа и прокладки. Например, NG-A(BTLY)-4X150+1X70 должен поставляться в виде четырех
NG-A(BTLY)-1X150 и один одножильный кабель NG-A(BTLY)-1X70, обозначенный как NG-A(BTLY)-4X(1X150)+1X(1X70).
Алюминиевая оболочка может использоваться в качестве заземляющего проводника, так как ее электрическое сопротивление полностью соответствует требованиям, предъявляемым к заземляющим проводникам.
Модель: NG-A(BTLY)
Технические характеристики: от 3×4+1×2,5 до 3×300+1×150 мм²
3+1-жильный кабель
Номинальное напряжение: 0,6/1 кВ
Технические характеристики и структурное описание 3+1-жильного огнестойкого кабеля с алюминиевой оболочкой, непрерывно экструдированного и минеральной изоляцией
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляционная втулка 5. Кислородно-барьерный и огнестойкий слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
 |

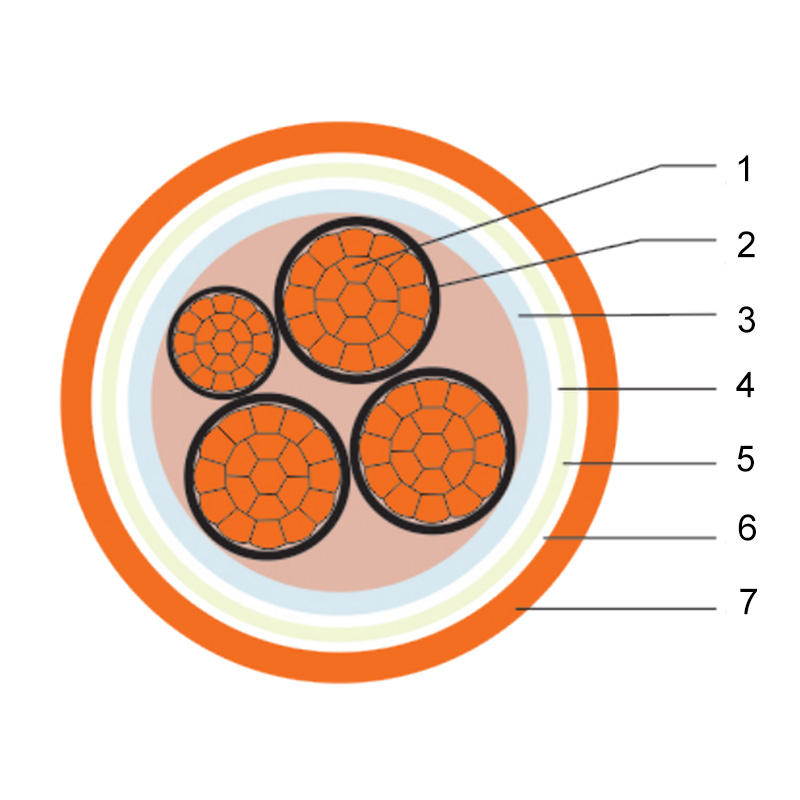

1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляция с цветовой кодировкой 5. Кислородно-барьерный и огнезащитный слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
| 2,5-16 мм² | 25 мм² и выше | ||
| Количество ядер × Площадь поперечного сечения (мм²) |
Наружный диаметр проводника (мм) |
Наружный диаметр минеральной изоляции (мм) |
Наружный диаметр металлической втулки (мм) |
Толщина внешней оболочки (мм) |
Внешний диаметр эталонного кабеля (мм) |
Примерный вес кабеля (кг/км) |
Сопротивление постоянного тока проводника при 20 °С (Ом/км) |
20 °C Минимальное сопротивление изоляции МОм.км |
Токопроводящая способность кабеля в воздухе при температуре окружающей среды 40 °C А | |||||||||||||||||||||||||||||||||
| Фазный проводник, нейтральный проводник | Фазный проводник, нейтральный проводник | Фазный проводник, нейтральный проводник | Фазный проводник, нейтральный проводник | |||||||||||||||||||||||||||||||||||||||
| 3×4+1×25 | 2.2 | 1,75 | 8,8 | 11.3 | 1.7 | 17,8 | 496,4 | 4.61 | 7.41 | 10 | 37 | |||||||||||||||||||||||||||||||
| 3×6+1×4 | 2.7 | 2.2 | 10,0 | 12,5 | 1.7 | 19,0 | 599,2 | 3.08 | 4.61 | 10 | 47 | |||||||||||||||||||||||||||||||
| 3×10+1×6 | 4.0 | 2.7 | 13,6 | 16.1 | 1.7 | 22,9 | 849,6 | 1,83 | 3.08 | 10 | 65 | |||||||||||||||||||||||||||||||
| 3×16+1×10 | 5,0 | 4.0 | 16,5 | 19.2 | 1.8 | 26.1 | 1165,4 | 1.15 | 1,83 | 10 | 84 | |||||||||||||||||||||||||||||||
| 3×25+1×16 | 6,0 | 5,0 | 8,7 | 7,7 | 11.2 | 10.2 | 1,9 | 33,5 | 1940,9 | 0,727 | 1.15 | 10 | 110 | |||||||||||||||||||||||||||||
| 3×35+1×25 | 7.1 | 6,0 | 9,8 | 8,7 | 12.3 | 11.2 | 1,9 | 35,6 | 2344,6 | 0,524 | 0,727 | 10 | 135 | |||||||||||||||||||||||||||||
| 3×50+1×25 | 8.3 | 6,0 | 11.4 | 8,7 | 13,9 | 11.2 | 2.1 | 39,3 | 3062,6 | 0,387 | 0,727 | 10 | 170 | |||||||||||||||||||||||||||||
| 3×70+1×35 | 10,0 | 7.1 | 13.1 | 9,8 | 15,6 | 12.3 | 2.2 | 43,3 | 3940,1 | 0,268 | 0,524 | 10 | 215 | |||||||||||||||||||||||||||||
| 3×95+1×50 | 11,6 | 8.3 | 14,7 | 11.4 | 17,4 | 13,9 | 2.3 | 47,9 | 5074,3 | 0,193 | 0,387 | 10 | 265 | |||||||||||||||||||||||||||||
| 3×120+1×70 | 12,7 | 10,0 | 16.2 | 13.1 | 18,9 | 15,6 | 2,5 | 51,9 | 6208,2 | 0,153 | 0,268 | 10 | 310 | |||||||||||||||||||||||||||||
| 3×150+1×70 | 14,6 | 10,0 | 18.1 | 13.1 | 20,8 | 15,6 | 2.6 | 55,6 | 7325,7 | 0,124 | 0,268 | 10 | 350 | |||||||||||||||||||||||||||||
| 3×185+1×95 | 16.2 | 11,6 | 19,7 | 14,7 | 22,4 | 17,4 | 2.7 | 59,8 | 8810,8 | 0,0991 | 0,193 | 10 | 405 | |||||||||||||||||||||||||||||
| 3×240+1×120 | 18,5 | 12,7 | 22,5 | 16.2 | 25,2 | 18,9 | 2.9 | 66,2 | 11054,0 | 0,0754 | 0,153 | 10 | 480 | |||||||||||||||||||||||||||||
| 3×300+1×150 | 20,7 | 14,6 | 24,7 | 18.1 | 27,6 | 20,8 | 3.1 | 72,1 | 13499,0 | 0,060 | 0,124 | 10 | 555 | |||||||||||||||||||||||||||||
Технические характеристики многожильных кабелей, отмеченные звездочкой (*), поставляются в виде одножильных кабелей для облегчения монтажа и прокладки. Например, NG-A(BTLY)-3X150+1X70 должен поставляться в трех вариантах
NG-A(BTLY)-1×150 и один одножильный кабель NG-A(BTLY)-1×70, обозначенный как NG-A(BTLY)-3×(1×150)+1×(1×70).
Алюминиевая оболочка может использоваться в качестве заземляющего проводника, так как ее электрическое сопротивление полностью соответствует требованиям, предъявляемым к заземляющим проводникам.
Модель: NG-A(BTLY)
Технические характеристики: 3×4+2×2,5–3×300+2×150 мм²
3+2-жильный кабель
Номинальное напряжение: 0,6/1 кВ
Технические характеристики и структурное описание огнестойкого кабеля с алюминиевой оболочкой, непрерывной экструзией и минеральной изоляцией, 3+2 сердечника.
 |
1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Изоляционная втулка 5. Кислородно-барьерный и огнестойкий слой 6. Оберточная лента 7. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
 |

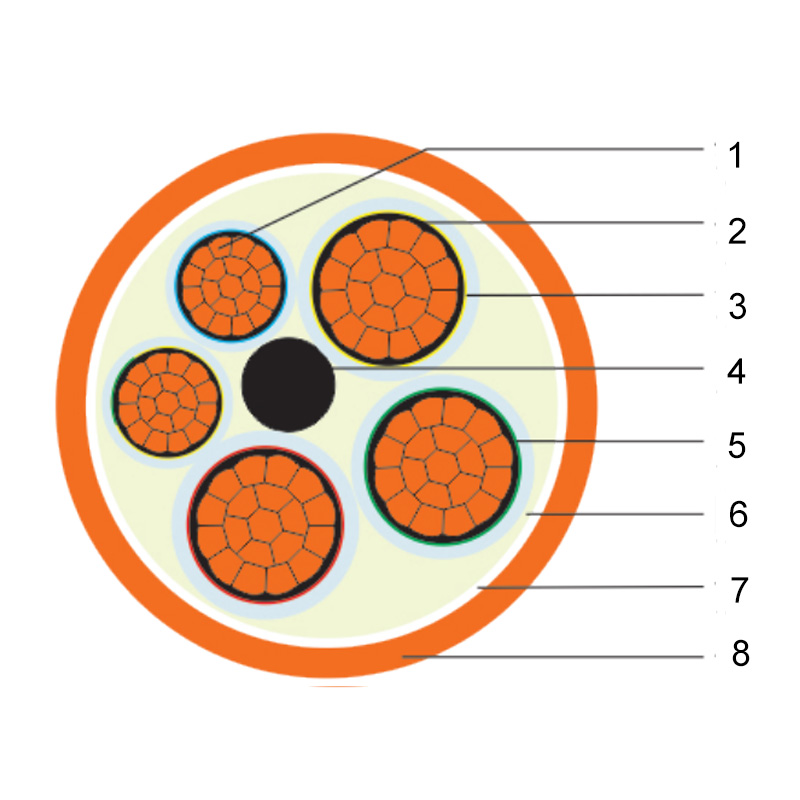

1. Медный проводник 2. Минеральная изоляция 3. Металлическая оболочка 4. Полоска наполнителя без галогенов 5. Изоляция с цветовой кодировкой 6. Кислородно-барьерный огнестойкий слой 7. Оберточная лента 8. Малодымная, безгалогеновая, огнестойкая внешняя оболочка |
| 2,5-16 мм² | 25 мм² и выше | ||
| Количество ядер × Площадь поперечного сечения (мм²) |
Наружный диаметр проводника (мм) |
Наружный диаметр минеральной изоляции (мм) |
Наружный диаметр металлической втулки (мм) |
Толщина внешней оболочки (мм) |
Внешний диаметр эталонного кабеля (мм) |
Примерный вес кабеля (кг/км) |
Сопротивление постоянного тока проводника при 20 °С (Ом/км) |
20 °C Минимальное сопротивление изоляции МОм.км |
Токопроводящая способность кабеля в воздухе при температуре окружающей среды 40 °C А | |||||||||||||||||||||||||||||||||
| Фазный проводник, нейтральный проводник | Фазный проводник, нейтральный проводник | Фазный проводник, нейтральный проводник | Фазный проводник, нейтральный проводник | |||||||||||||||||||||||||||||||||||||||
| 3×4+2×25 | 2.2 | 1,75 | 9.6 | 12.1 | 1.7 | 18,6 | 543,1 | 4.61 | 7.41 | 10 | 37 | |||||||||||||||||||||||||||||||
| 3×6+2×4 | 2.7 | 2.2 | 10,8 | 13.3 | 1.7 | 19,8 | 663,5 | 3.08 | 4.61 | 10 | 47 | |||||||||||||||||||||||||||||||
| 3×10+2×6 | 4.0 | 2.7 | 14.3 | 16,8 | 1.7 | 23,6 | 929,9 | 1,83 | 3.08 | 10 | 65 | |||||||||||||||||||||||||||||||
| 3×16+2×10 | 5,0 | 4.0 | 17,9 | 20,6 | 1.7 | 27,5 | 1315,6 | 1.15 | 1,83 | 10 | 84 | |||||||||||||||||||||||||||||||
| 3×25+2×16 | 6,0 | 5,0 | 8,7 | 7,7 | 11.2 | 10.2 | 2.0 | 36,3 | 2316,8 | 0,727 | 1.15 | 10 | 110 | |||||||||||||||||||||||||||||
| 3×35+2×25 | 7.1 | 6,0 | 9,8 | 8,7 | 12.3 | 11.2 | 2.0 | 38,2 | 2713,1 | 0,524 | 0,727 | 10 | 135 | |||||||||||||||||||||||||||||
| 3×50+2×25 | 8.3 | 6,0 | 11.4 | 8,7 | 13,9 | 11.2 | 2.2 | 42.1 | 3541,6 | 0,387 | 0,727 | 10 | 170 | |||||||||||||||||||||||||||||
| 3×70+2×35 | 10,0 | 7.1 | 13.1 | 9,8 | 15,6 | 12.3 | 2.3 | 46,3 | 4543,6 | 0,268 | 0,524 | 10 | 215 | |||||||||||||||||||||||||||||
| 3×95+2×50 | 11,6 | 8.3 | 14,7 | 11.4 | 17,4 | 13,9 | 2.4 | 51,3 | 5878,1 | 0,193 | 0,387 | 10 | 265 | |||||||||||||||||||||||||||||
| 3×120+2×70 | 12,7 | 10,0 | 16.2 | 13.1 | 18,9 | 15,6 | 2.6 | 55,9 | 7266,6 | 0,153 | 0,268 | 10 | 310 | |||||||||||||||||||||||||||||
| 3×150+2×70 | 14,6 | 10,0 | 18.1 | 13.1 | 20,8 | 15,6 | 2.7 | 59,1 | 8359,2 | 0,124 | 0,268 | 10 | 350 | |||||||||||||||||||||||||||||
| 3×185+2×95 | 16.2 | 11,6 | 19,7 | 14,7 | 22,4 | 17,4 | 2.9 | 64,0 | 10166,0 | 0,0991 | 0,193 | 10 | 405 | |||||||||||||||||||||||||||||
| 3×240+2×120 | 18,5 | 12,7 | 22,5 | 16.2 | 25,2 | 20,8 | 3.1 | 70,6 | 12693,0 | 0,0754 | 0,153 | 10 | 480 | |||||||||||||||||||||||||||||
Технические характеристики многожильных кабелей, отмеченные звездочкой (*), поставляются в виде одножильных кабелей для облегчения монтажа и прокладки. Например, NG-A(BTLY)-3X150+2X70 должен поставляться в трех вариантах
NG-A(BTLY)-1X150 и 2 жилы одножильных кабелей NG-A(BTLY)-1X70, обозначаемые как NG-A(BTLY)-3X(1X150)+2X(1X70).
Алюминиевая оболочка может быть использована в качестве заземляющего проводника, так как ее электрическое сопротивление полностью соответствует требованиям, предъявляемым к заземляющим проводникам.
1. Для чего используется кабель с минеральной изоляцией?
Кабель с минеральной изоляцией используется в системах пожаротушения, требующих непрерывной работы в условиях высоких температур.
2. Каковы преимущества MI Cable?
Кабель MI обеспечивает высокую огнестойкость, низкий уровень дымности и стабильную работу в сложных условиях.
3. Почему стоит выбрать кабель с алюминиевой оболочкой?
Кабель с алюминиевой оболочкой обеспечивает улучшенную герметизацию, влагостойкость, защиту от коррозии и механическую прочность.
4. Можно ли настроить характеристики кабеля?
Да. Индивидуальные опции включают размер проводника, структуру изоляции, конфигурацию оболочки, длину, печать и упаковку.
5. Каковы сроки доставки индивидуальных заказов?
Срок производства обычно составляет 20–40 дней, в зависимости от объема заказа и требований к настройке.
-
0 Год
Основана в
-
0м²
Площадь завода
-
0
Текущие сотрудники
Наша история
Индивидуальные кабельные решения с огромным годовым объемом производства Устойчивый экодизайн
Компания HongSheng Wire And Cable Co., Ltd., основанная в 1983 году в прибрежном городе Тайчжоу, занимается передовой разработкой новых видов проводов и кабелей. Являясь ключевым предприятием провинции Чжэцзян, объединяющим промышленность, коммерцию, торговлю, производство, академические круги и исследования, компания является надежным поставщиком для Sinopec, CNOOC и Всемирной выставки в Шанхае, а также поддерживает долгосрочное сотрудничество с известными научно-исследовательскими институтами и университетами. Продукция может быть спроектирована и изготовлена в соответствии со спецификациями GB, IEC, BS, DIN или индивидуальными спецификациями и широко используется в крупных проектах как внутри страны, так и за рубежом.
Руководствуясь философией «Качество прежде всего, клиент превыше всего, искреннее обслуживание» и убеждением в «Великолепном видении, успехе в качестве», мы предлагаем нашим клиентам комплексные высококачественные продукты и услуги.
Почетная грамота
НАШИ НОВОСТИ
Обратите внимание на наш Последние новости и Выставки
Обратная связь по сообщению
Готовы начать?
Быстрые ссылки
Категории продуктов
Контактная информация
hsdx@hongshengcable.com
+86-576-82670088
+86-18858611799
Промышленный парк Фэнцзян, район Луцяо, город Тайчжоу, провинция Чжэцзян, Китай
QR-код
Авторские права © Hongsheng Wire and Cable Co., Ltd. Все права защищены.
